Modulare Einpresstechnologie
Eine Basismaschine, zwei Werkzeugwelten
Die QI wächst mit Ihrem Produktportfolio. Obere und untere Werkzeuge sind völlig unabhängig voneinander konfiguriert.
1–80 kN
Einpresskraft
Volle Servosteuerung für hohe Kräfte oder empfindliche Materialien.
0.05 mm
Wiederholgenauigkeit
Unerreichte Präzision basierend auf Servo-Positionierrückmeldung.
1–4 Stationen
Aufrüstbare Plattform
Wächst im Laufe der Zeit mit Ihrem Produktportfolio.
Untere Werkzeuglösungen
Kompakte Werkzeugblöcke für maximale Zugänglichkeit
Entwickelt mit einem schmalen unteren Profil für den Zugang zu komplexen Biegungen, engen Kanälen und tiefen Geometrien.
1-Stationen-Hand-Werkzeugblock
Sauberer & ölfreier elektrischer Betrieb.
4-Stationen-Unterwerkzeug-Wechselsystem
Äußerst stabile Plattform für automatische Werkzeugwechsler. Mit einstellbarem automatischem Rückhub für jede Station.
Obere Werkzeuglösungen

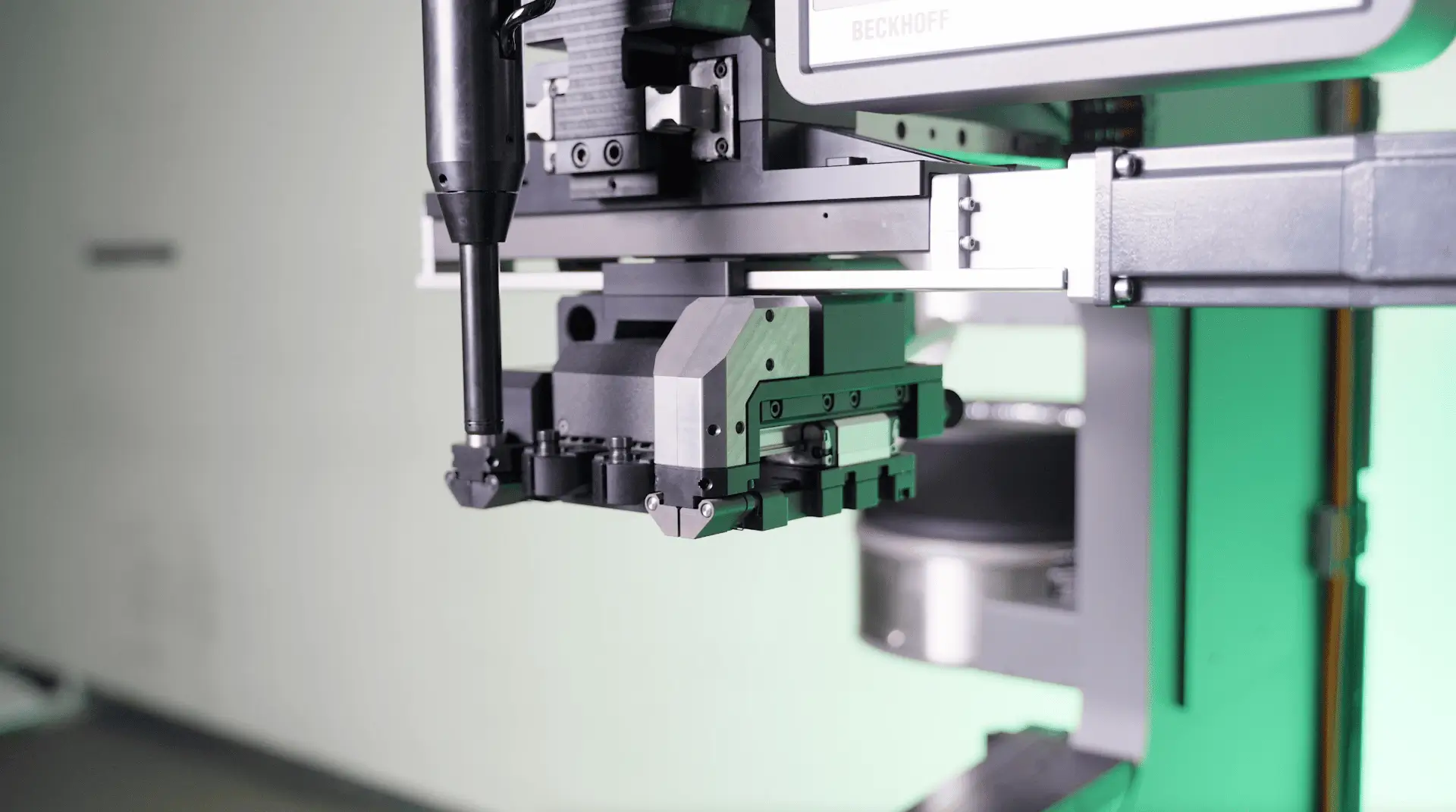

Skalierbare 1- bis 4-Stationen-Oberwechsler
Integrieren Sie nahtlos Wendelförderer sowie manuelle oder automatische Revolver zur Verkürzung der Taktzeiten.
1-Station
Oberwerkzeugblock, einschließlich 2 Wendelförderern für die automatische Zuführung von Befestigern.
2-Stationen
Manueller Oberwerkzeugrevolver für einen vielseitigen, schnellen Werkzeugwechsel.

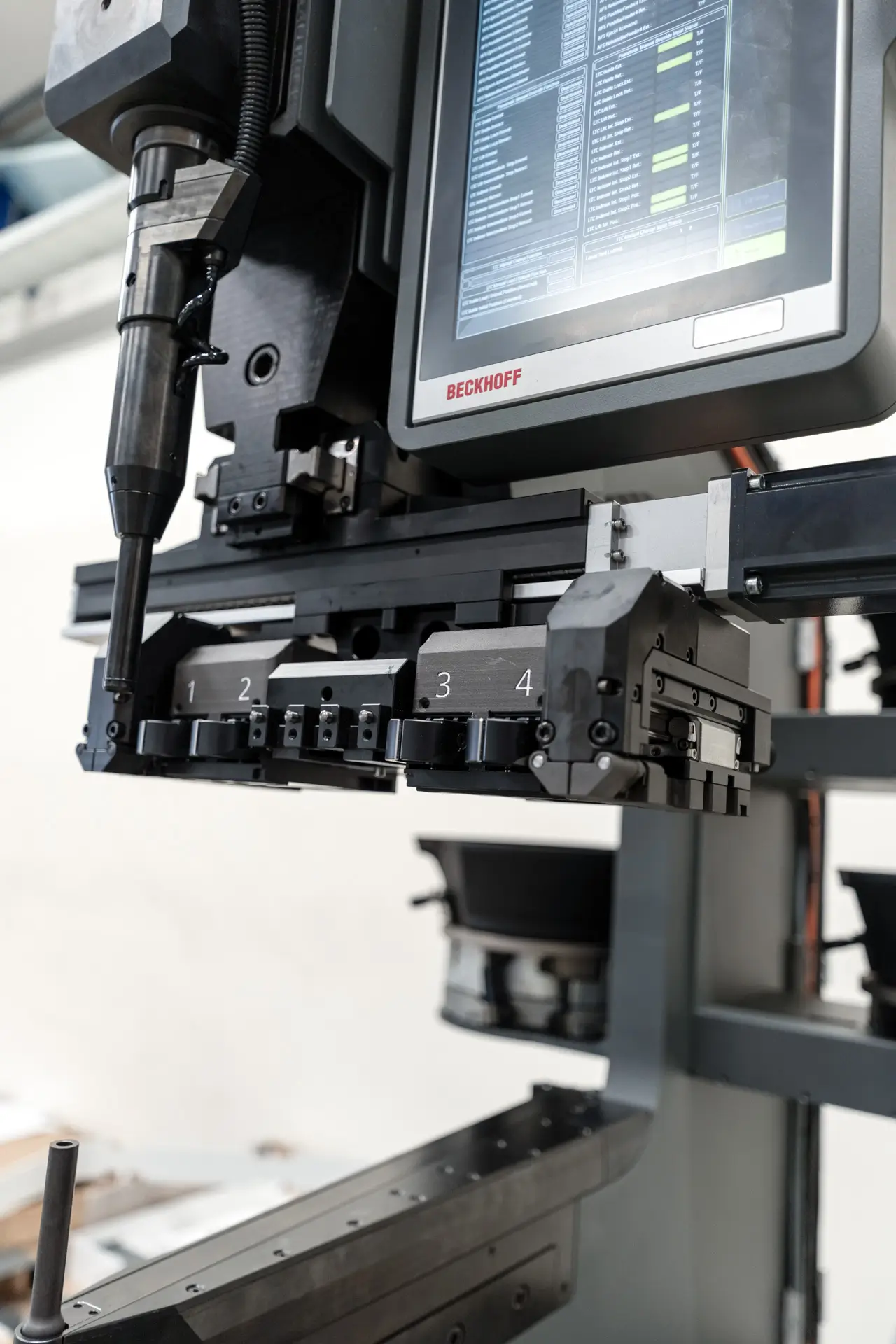

4-Stationen
Automatisches Oberwerkzeug-Wechselsystem, einschließlich 4 dedizierter Wendelförderer.
Detailliertes Engineering
Benötigen Sie genaue Maße und Kraftgrenzen?
Überprüfen Sie unsere vollständige Tabelle mit mechanischen, elektrischen und pneumatischen Spezifikationen.
Kern-Antriebstechnologie
Antriebs- & Präzisionsfunktionen
Fortgeschrittene elektromechanische Betätigung für höchste Genauigkeit und Prozesssicherheit.
Elektromechanischer Antrieb (EMD)
Vollständig elektrischer Betrieb als Ersatz für traditionelle Hydraulik für saubere, energieeffiziente Leistung.
Servo-Positionierrückmeldung
Präzise Kraft- und Tiefenregelung ohne feste Anschläge — ideal für empfindliche Materialien.
Einpressüberwachung
Optionale integrierte Kraftrückmeldung direkt am EMD gemessen zur Qualitätsverfolgung.
Einstellbarer Rückhub
Automatische Hubverstellung, anpassbar für jede einzelne Station (manuell & automatisch).
Cleveres mechanisches Design
Werkzeug- & Zugänglichkeitsfunktionen
Entwickelt, um den Freiraum für komplexe Biegungen und große Blechteile zu maximieren.
Beweglicher Oberwechsler
Schwenkt in die hintere C-Rahmen-Position, um Platz für große Produkte zu schaffen, ohne Werkzeuge zu demontieren.
Schmales unteres Profil
Optimale Zugänglichkeit zu komplexen Bauteilgeometrien, tiefen Kanälen und engen Biegungen.
J-Halter-Kompatibilität
Lässt sich mühelos neben 1- bis 4-Stationen-Oberwerkzeugwechslern für vielseitige Setups montieren.
Äußerst stabile Plattformen
Höhenverstellbare 1-Stationen-Plattform und starre automatische 2- bis 4-Stationen-Plattformen.
Smart-Factory-Integration
Zuführung, Steuerung & Automatisierung
Zuverlässige Zuführmechanismen kombiniert mit branchenführenden Beckhoff-SPS-Steuerungen.
Schlauch-Shuttlesystem
Integriertes Shuttle verhindert Schlauchbewegungen beim Auswerfen für maximale Zuführzuverlässigkeit.
Beckhoff-Steuerungspaket
Integrierter HMI-Server, SQL-Server, Standard-SPS und Sicherheits-SPS mit moderner HTML5-Softwarevisualisierung.
Roboterbereit
Standardmäßiges, roboterfähiges Kommunikationspaket für automatisierte Zellen ab Werk installiert.
Kompakte Stellfläche
Maximale Einpressleistung, konstruiert in einem platzsparenden, äußerst rigiden Maschinendesign.
QI live erleben
Bereit zu sehen, wie QI Ihre Blechteile verarbeitet?
Vereinbaren Sie einen Testlauf in unserem Demo Center in Bad Bentheim mit Ihren eigenen Befestigern oder sprechen Sie direkt mit unseren Ingenieuren.
